LM386功放集成电路的应用
作者:邢雷
LM386电源电压4--12V,音频功率0.5w。LM386音响功放是由NSC制造的,它的电源电压范围非常宽,最高可使用到15V,消耗静态电流为4mA,当电源电压为12V时,在8欧姆的负载情况下,可提供几百mW的功率。它的典型输入阻抗为50K。
部分电路图举例

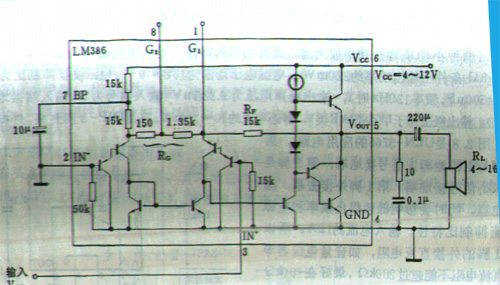

内部线路:

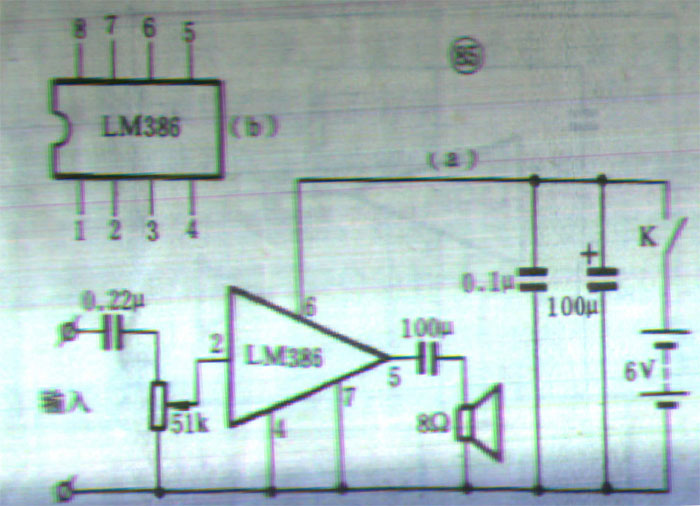

放大器:

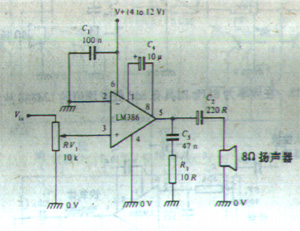

本放大器的总电压增益为X200,是通过脚1、8之间有效地短路内部阻抗实现的。
放大器:

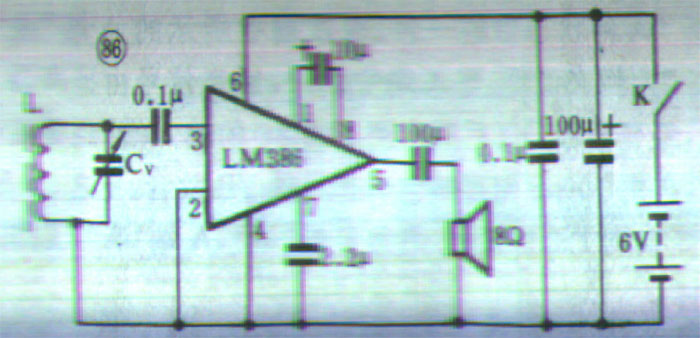

调幅收音机:

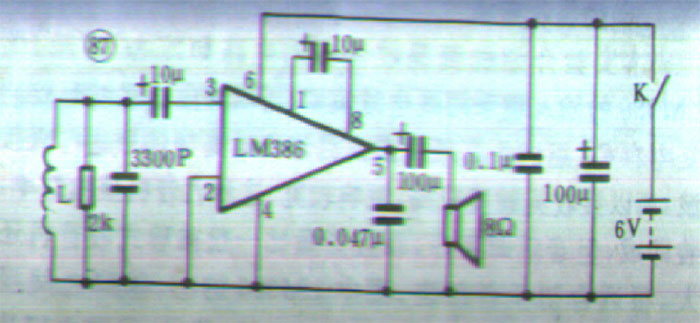

音频感应器:

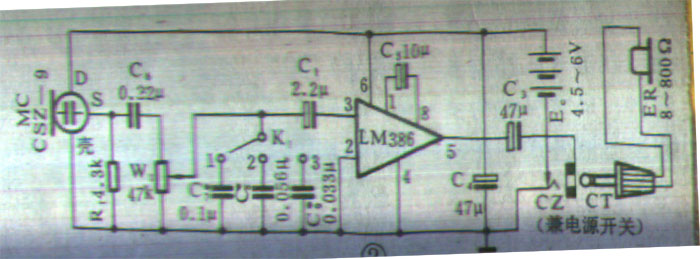

助听器:

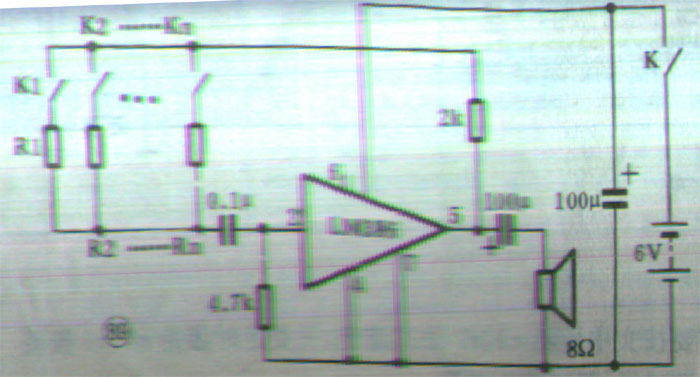

振荡器(电子琴):
